一、 入料系統
入料系統采用真空入料，原料從預發機取樣點進行抽取，通過真空吸入出料罐，罐體設有料位控制感應器，能精確控制入料量。
二、 稱量系統
1. 進入稱量系統的原料經過刮平機構動作，形成統一的計量單位。
2. 原料稱量由稱重傳感器傳遞數據信號到主機PLC，并形成相應的記錄。
3. 當稱量重量超過設定的重量誤差范圍時，主機會發出報警信號，并可以自動轉入到手動模式，以便進行分析糾正。
三、 排料系統
1. 經過稱量的原料通過閥門進入排料斗，隨著干燥床移送單元的原料一起排出。
|
Index(目錄) |
Unit(單位) |
|
|||
|
Connection Pipe Dia. 連接管徑 |
Infeed(入料) |
Dia. (直徑) |
DN40 |
|
|
|
Vacuum (真空) |
Dia. (直徑) |
DN15 |
Pressure (壓力) (kg/cm2) |
3 |
|
|
Air（空氣） |
Dia. (直徑) |
DN15 |
Pressure (壓力) (kg/cm2) |
4 |
|
|
Discharge(排料) |
Dia.(直徑) |
DN40 |
|
||
設備配置明細：
|
|
|||||
|
序號 |
部件名稱 |
規格或要求 |
|||
|
項目 |
單位 |
參數/執行標準 |
品牌/產地 |
||
|
1 |
罐體部位 |
上下封頭 |
|
精密鑄鋁 |
中國 |
|
罐頂濾板 |
|
304不銹鋼T5 /GB/T4237- |
中國 |
||
|

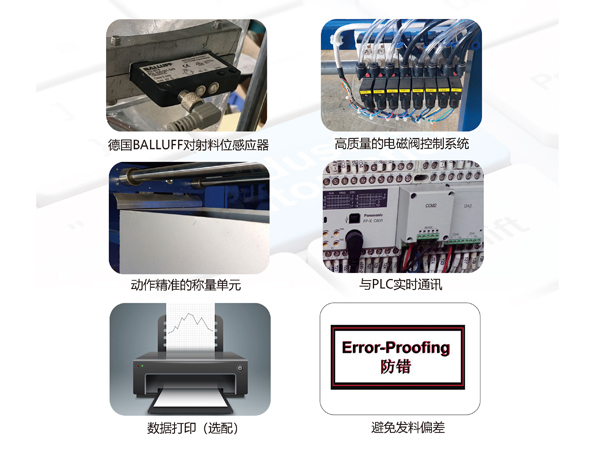

感應器 |
|
BALLUFF |
BALLUFF/德國 |
||
|
2 |
稱重部位 |
傳感器 |
|
L6D-C3-10KG-0.4B |
ZEMIC |
|
3 |
控制系統 |
模塊 |
|
松下 |
松下/日本 |
|
電磁閥 |
|
AIRTEC |
亞德客/臺灣 |
||
|
角閥 |
|
GEMU |
蓋米/德國 |
||
